（2）通风机叶轮用钢制材料时，离心通风机进气室口圈及铆钉材料必须采用黄铜或铝；轴流通风机钢制机壳内对应叶轮部位必须采用黄铜或铝环及相应铆钉；

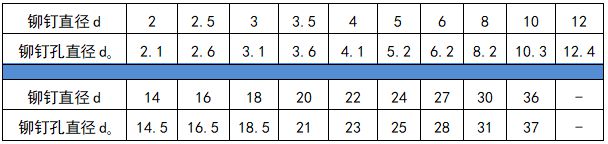

（4）叶轮可通过焊接、铆接等方式固定。当叶轮通过铆接件铆钉固定时，铆接件铆钉用通孔直径须符合表1的规定，铆接质量要求应符合JB/T 10214—2014《通风机 铆焊件技术条件》的规定；
（5）通风机在结构上，要求转动件和相毗邻的静止件避免碰撞，以防产生火花。其他方面如结构型式、强度、刚度等满足；轴流通风机应符合JB/T 10562—2006《一般用途轴流通风机 技术条件》的有关规定，离心通风机应符合JB/T 10563—2006《一般用途离心通风机技术条件》的有关规定，其它通风机应符合相关标准的规定。
（1）离心通风机进气室口圈与叶轮进口的径向间隙沿圆周应均匀，机号小于或等于No.10的通风机径向单侧间隙为2.5~4 mm，机号大于No.10的通风机径向单侧间隙为（0.15%～0.4%）D外轮直径，但最小径向单侧间隙不得小于2.5 mm，轴向重叠长度为（0.8％～1.2％）D外轮直径；
（2）轴流通风机机壳与叶轮的径向间隙应均匀，机号小于或等于No.10的通风机径向单侧间隙为2.5～4 mm，机号大于No.10的通风机径向单侧间隙为 （0.15％～0.35％） D 外轮直径 ，但最小径向单侧间隙不得小于2.5 mm。
（1）通风机配用的防爆电机及配套电气附件应符合GB/T 3836.1—2021《爆炸性环境 第1部分：设备通用要求》、GB/T 3836.2—2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》、GB/T 3836.3—2021《爆炸性环境 第3部分：由增安型“e”保护的设备》 （如适用） 、GB/T 3836.31—2021《爆炸性环境：由防粉尘点燃外壳“t”保护的设备》 （如适用） 和JB/T 7565.5—2004《隔爆型三相异步电动机技术条件 第5部分：YBF2系列风机用隔爆型三相异步电动机》的相关规定；
（2）通风机机壳表面及传动组件表面的适当处应有符合防爆要求的接地装置和具有永久性的接地标志；
（3）通风机的进气室直接敞开大气时，进气室必须加装固定的保护栅（或网），以防异物吸入通风机内。保护栅（网）的结构设计除考虑风机机号大小、工作环境等因素外，还应考虑加保护栅（网）后所造成的气流阻力最小。安装完后，应保证进风口防护等级不低于IP 20，出风口防护等级不低于IP 10；
（4）传动轴、联轴器、皮带轮、皮带等转动（传动）件应有安全装置护罩，并符合GB/T 19074—2003《工业通风机通风机的机械安全装置护罩》的规定，护罩的结构应坚固并避免与转动件接触。为避免在护罩上集聚静电产生火花，与机壳绝缘的护罩应设有可靠的接地装置；
（5）通风机的转动部件必须固定牢固，应有防止松动的措施（叶轮与轴锁紧；轴承座、轴承箱和电机与支架有定位措施）；
（6）通风机当叶轮主轴穿过机壳时，钢制机壳的轴孔与轴的穿过部位应加装带有止口的铝质密封隔离圈；密封隔离圈内孔与轴配合的单侧间隙为0.5 mm。
